Pololu - 3. Распиновка A-Star 328PB и ее компоненты

  1. светодиоды
  2. Соединители
  3. Мощность

Эти файлы документируют аппаратный дизайн A-Star 328PB Micro:

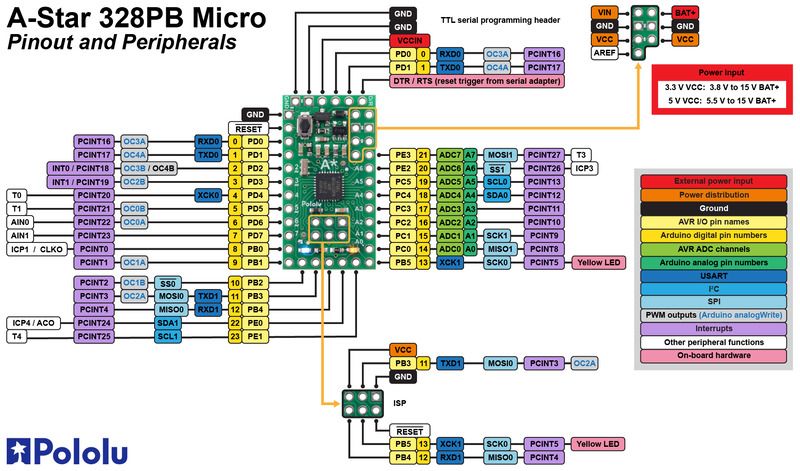

Схема контактов определяет контакты ввода-вывода и питания на A-Star 328PB Micro и показана ниже.

Схема контактов определяет контакты ввода-вывода и питания на A-Star 328PB Micro и показана ниже

A-Star 328PB основан на микроконтроллере ATmega328PB AVR от Atmel (теперь входит в состав Microchip), и большинство выводов на плате напрямую подключены к микроконтроллеру. На печатной плате A * имеются печатные индикаторы, которые можно использовать для быстрой идентификации возможностей каждого вывода: выводы, обозначенные от A0 до A7, можно использовать в качестве аналогового входа, а символ прямоугольной формы под номером вывода означает, что его можно использовать в качестве ШИМ. выход. Все штыри помечены на нижнем шелкографии, а некоторые штифты также помечены на верхнем шелкографии (насколько позволяет пространство). Для получения дополнительной информации о возможностях каждого вывода см. Документация по микрочипу ATmega328PB ,

Обратите внимание, что выводы, помеченные как SDA1 (PE0) и SCL1 (PE1), не ограничиваются использованием для TWI / I²C и могут использоваться как выводы ввода / вывода общего назначения. Эти контакты являются новыми для ATmega328PB и не имеют аналогов на ATmega328P, поэтому у них еще нет официальных номеров контактов в среде Arduino; поэтому мы рекомендуем использовать константы SDA1 и SCL1 вместо номеров выводов 22 и 23 в коде Arduino. (Увидеть Раздел 4.4 Для получения дополнительной информации о поддержке ATmega328PB в Arduino IDE.)

светодиоды

A-Star 328PB имеет два светодиодных индикатора:

  • Желтый светодиодный индикатор в правом нижнем углу подключен к цифровому выводу Arduino 13 или PB5. Вы можете установить этот вывод высоко в пользовательской программе, чтобы включить этот светодиод.
  • Индикатор питания в левом нижнем углу указывает, когда присутствует напряжение питания логики, VCC. Цвет индикатора питания зависит от версии платы:

Соединители

A-Star 328PB имеет 6-контактный разъем вдоль верхнего края, который можно использовать для последовательного программирования TTL с предварительно загруженным Arduino-совместимым загрузчиком. Последовательный интерфейс совместим с нашими Программатор USB AVR v2.1 и общедоступные кабели USB-последовательный адаптер (например, кабели FTDI). Увидеть Раздел 4.2 для получения дополнительной информации о последовательном интерфейсе. Последовательный разъем TTL также может обеспечивать питание A-Star через вывод VCCIN, как подробно описано ниже.

Плата также имеет 6-контактный разъем ISP, который позволяет программировать ее с помощью внешнего системного программатора AVR, такого как наш USB AVR программатор v2.1 , Вывод 1 заголовка обозначен маленькой точкой и имеет восьмиугольную форму.

A-Star 328PB Micro с паяными штифтами для пайки.

A-Star 328PB Micro с паяными штифтами для пайки

A-Star 328PB Micro подключен к последовательным контактам программатора Pololu USB AVR v2.1.

Мощность

Основным источником питания для A-Star 328PB Micro является вывод BAT + , который имеет обратную защиту и может принимать источники питания до 15 В. Защищенную от обратной энергии мощность можно подавать на другие устройства, используя вывод VIN в качестве выхода. Напряжение VIN подается в регулятор с малым падением напряжения (LDO) 100 мА для обеспечения регулируемого логического источника питания 3,3 В или 5 В, называемого VCC . В качестве альтернативы, внешний источник питания может быть подключен напрямую между VIN и GND, минуя защиту от обратного напряжения.

Вывод VCCIN на последовательном разъеме A-Star 328PB Micro работает как дополнительный источник питания для VCC, который обходит регулятор. Чтобы избежать непредвиденного поведения, важно, чтобы напряжение VCCIN соответствовало напряжению регулятора в используемой вами версии. (Подача более высокого напряжения на VCCIN повышает логическое напряжение вашей системы, а подача более низкого напряжения может привести к сбросу из-за отключения питания и / или нарушению характеристик максимальной частоты и VCC в спецификации ATmega328PB.)

Плата A * включает в себя схему коммутации, которая позволяет одновременно подключать источники питания к VCCIN и BAT +, но мы не рекомендуем подключать несколько источников питания, когда на плату подается питание через VIN вместо BAT +, в качестве переключателя схема не препятствует току течь в или из VCCIN в этой ситуации.
